如圖1所示，直通單座調節閥有一個閥芯和一個閥座，是一種最常見的調節閥，其特點如下：

1—閥體2—閥座密封墊3—閥座4—套筒5—上閥蓋密封墊6、11—螺栓、螺母7—填料擋環8—彈簧9—圓螺母
10—填料壓蓋12—填料壓板 13—防塵密封圈 14—0形圈15—填料上襯墊16—填料
17—填料下襯墊18—上閥蓋19—閥桿20—導向套21—閥芯

1)泄漏量小，容易實現嚴格的密封和切斷，可采用金屬與金屬的密封或金屬與聚四氟 乙烯 (PTFE) 或其他復合材料的密封。標準泄漏量為 IEC 60534-4:2006中 IV級。

2)允許壓差小，例如DN100閥的允許壓差僅為120kPa。

3)流通能力小，例如DN100的直通閥的流通能力僅為100m3/h。

4)由于流體對閥芯的推力大，即不平衡力大，因此在高壓差、公稱尺寸DN大的應用 場合不宜采用這類調節閥。

近年來，閥籠結構的直通調節閥由于其具有維護簡單，改變閥座套筒可改變閥門的流量 特性的優點而得到廣泛的應用。

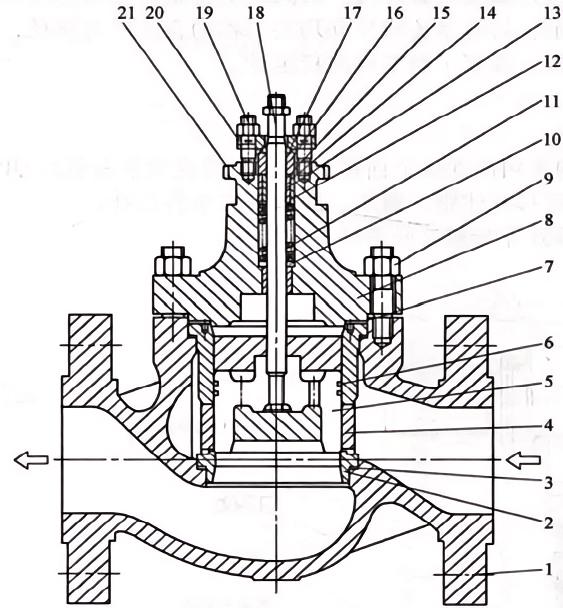

為了降低閥芯所受到不平衡力的影響，可采用圖3-5所示平衡閥芯的閥籠式結構。圖 中，在閥芯上部和套筒之間采用柔性石墨密封環、金屬密封環或高性能密封環，用于閥芯與
套筒之間的密封，套筒與閥蓋之間也采用墊片或螺旋纏繞式墊片密封，保證上游高壓流體不 會進入下游低壓腔內。此外，流體經閥芯頂部的平衡連接孔，同時作用在閥芯的底部和頂 部，消除了大部分的靜態不平衡力，并具有一定的阻尼作用，減小流體流動引發的振動等擾 動的影響。通常，平衡結構的直通單座調節閥采用如圖3-5所示的外部向中心的流向，不平衡結構的直通單座調節閥采用如圖1所示的流開流向。

上海川滬閥門根據單座調節閥實際適用場合，可以生產電動單座調節閥、氣動單座調節閥、電動套筒調節閥、氣動套筒調節閥、自力式調節閥等控制產品。
