火力發電站的主要工藝系統及配套閥門的特點
日期：2024-08-20 來源：上海川滬閥門
電力工業中的火力發電站通常是指以煤為燃料的發電機組，它的工藝流程簡單來說，就是加熱液態的水，使之變成蒸汽，再由蒸汽推動蒸汽輪機帶動發電機旋轉，切割磁場產生電流，如圖所示。

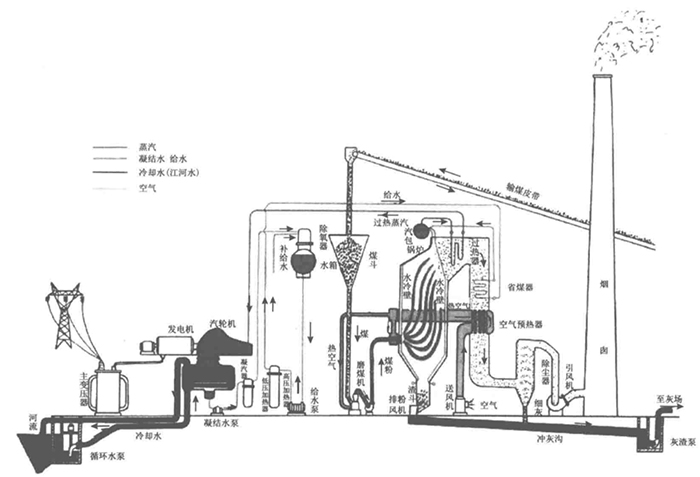

發電站生產過程和主要設備示意圖
根據主蒸汽的壓力和溫度的不同，燃煤機組又分為亞臨界、超臨界和超超臨界機組。
我們都知道，水的臨界點參數：P=22.12MPa，t=374.12℃。
亞臨界火電機組的蒸汽參數：P=16MPa～19MPa，t=538℃/538℃或t=540℃/540℃。
當蒸汽參數超過水的臨界點的參數時，稱為超臨界機組。一般超臨界機組的蒸汽壓力為24MPa~26MPa，其典型參數：P=24.1MPa，t=538C/538℃。我國正在建造的600MW超臨界機組的參數：25.4MPa、t=538℃/566℃；或者P=25.4MPa，t=566°℃/566°℃。
超超臨界機組實際上是在超臨界機組參數基礎上，進一步提高蒸汽壓力和溫度。國際上通常把主蒸汽壓力為24.1MPa～31MPa、主蒸汽/再熱蒸汽溫度為580℃～600°℃/580℃～610℃的機組定義為高效超臨界機組，即通常所說的超超臨界機組。
機組的主蒸汽是由鍋爐產生的，亞臨界鍋爐：主蒸汽出口壓力為15.7MPa～19.6MPa；超臨界鍋爐：主蒸汽出口壓力≥22MPa；超超臨界鍋爐：商業性稱謂，不具備明確的物理定義，僅表示技術參數或技術發展的一個階段，表示更高的壓力和溫度，起始點定義不同。例如，日本：大于24.2MPa或達到593C；丹麥：大于27.5MPa；我國：電力百科全書為高于27MPa。
國產部分亞臨界機組的基本參數
| 參數 | 單位 | 機組功率/MW | ||
|---|---|---|---|---|
| 300 | 600 | 500 | ||
| 蒸汽流量MCR | t/h | 1025 | 2026.8 | 1650 |
| 過熱蒸汽壓力 | MPa | 18.2 | 18.19 | 17.46 |
| 過熱蒸汽溫度 | ℃ | 540 | 540.6 | 540 |
| 再熱蒸汽流量 | t/h | 860 | 1704.2 | 1481 |
| 再熱蒸汽進口壓力 | MPa | 4.0 | 4.3 | 4.21 |
| 再熱蒸汽出口壓力 | MPa | 3.79 | 4.176 | 4.0 |
| 再熱蒸汽進口溫度 | ℃ | 330 | 313.3 | 333 |
| 再熱蒸汽出口溫度 | ℃ | 540 | 540.6 | 540 |
| 給水溫度 | ℃ | 276 | 276 | 255 |
國產部分超臨界和超超臨界機組的基本參數
| 參數 | 單位 | 600MW超臨界機組 | 1000MW超超臨界機組 | ||||
|---|---|---|---|---|---|---|---|
| 機組功率 | MW | 600 | 600 | 600 | 1000 | 1000 | 1000 |
| 蒸汽流量MCR | t/h | 1900 | 1900 | 1795 | 2953 | 2953 | 3033 |
| 過熱蒸汽壓力 | MPa | 25.4 | 25.4 | 26.15 | 27.56 | 27.56 | 26.25 |
| 過熱蒸汽溫度 | ℃ | 543 | 571 | 605 | 605 | 605 | 605 |
| 再熱蒸汽流量 | t/h | 1640.3 | 1607.6 | 1464 | 2457 | 2446 | 2469.7 |
| 再熱蒸汽進口壓力 | MPa | 4.61 | 4.71 | 4.84 | 6.0 | 4.92 | 4.99 |
| 再熱蒸汽出口壓力 | MPa | 4.42 | 4.52 | 4.64 | 5.8 | 4.77 | 4.79 |
