常用的閥蓋型式有螺栓連接閥蓋和壓力密封閥蓋兩種。

(1)螺栓連接閥蓋

它是通過螺栓和墊片將閥體及閥蓋接起來，并形成類似于一個法蘭連接密封副，常用于較低壓力等級的閥門中。與壓力密封閥蓋相比，螺栓連接閥蓋結構簡單，密封可靠。如果螺栓和墊片選用得當，密封面結構合理，機加工精度足夠，可以獲得良 好的密封。 一般情況下， CLASS600 及以下等級的閥門推薦采用該型式。

對于 CLASS600 及以下等級的閥門，螺栓連接閥蓋是閥門制造商的缺省默認設置，但也可以在閥門料表/閥門數據表中指明。

(2)壓力密封閥蓋

它是利用介質壓力建立起密封比壓并達到密封結果的一種閥蓋型式。介質壓力越高，密封效果越好。與螺栓連接閥蓋相比，在較高壓力等級的情況下，采用壓力密封閥蓋可大大降低閥門重量，而且壓力等級越高，閥門直徑越大，此效果越好。有資 料顯示，在CLASS900 及以上等級的閥門中，采用壓力閥門閥蓋時的閥門重量，可以比采 用螺栓連接閥蓋時降低20%～40%,閥門價格也將降低15%～20%。但壓力密封閥蓋結構復雜，不適合小直徑閥門。 一般情況下，DN50 及 以 上 、CLASS900 及以上的閥門，推薦采用壓力密封閥蓋結構。

對于 CLASS900 及以上等級的閥門，壓力密封閥蓋是多 數閥門制造商的缺省默認設置，但不全是，因此建議在閥門料 表/閥門數據表中指明。

(3)加長閥蓋/閥桿

嚴格來講，加長閥蓋不是一種具有 獨特密封效果的閥蓋型式，而是低溫介質工況下應用的一種特 、殊閥蓋型式。低溫介質工況下應用的閥門，由于閥桿在閥門啟閉時呈上下或旋轉運動，所以低溫介質有通過閥桿和填料之間 的空隙逸出的可能。為了防止逸出的低溫介質在填料處結冰， 并阻礙閥桿的運動，甚至損傷閥桿，需要加長閥蓋/閥桿，使 低溫介質在通過填料逸出前得以升溫，并到達不結冰的溫度值。

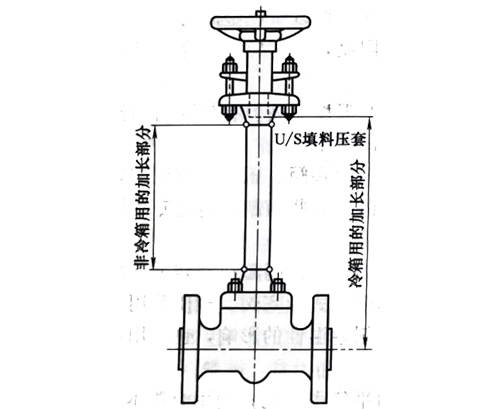

表1和表2分別給出了 SPE77/200 和 BS 6364 推薦的閥蓋/閥桿最小加長長度，圖1所示為低溫閥門加長閥桿長度計量示意。

表1 SPE77/200 推薦的閥蓋/閥桿最小加長長度

閥門類型	閥門尺寸(DN)
	15~ 25	40~ 50	80~ 100	150~ 200	250~ 300	350~ 400	450~ 600	700~ 800	900~ 1200.
閥門設計溫度為-50～-110℃
閘閥	100	125	150	175	200	250	300	350	400
截止閥	100	125	150	175	200	不適用	不適用	不適用	不適用
球閥	100	125	150	175	200	250	不適用	不適用	不適用
高性能蝶閥	不適用	不適用	150	175	200	250	300	350	400
閥門設計溫度為-110～-196℃
閘閥	200	250	300	350	400	450	500	550	600
截止閥	200	250	300	350	400	不適用	不適用	不適用	不適用
球閥	200	250	300	350	400	450	不適用	不適用	不適用
高性能蝶閥	不適用	不適用	300	350	400	450	500	550	600

注：1.表中的數據是指閥蓋頂部至填料箱底部的尺寸。2. 當閥門不帶冷箱時，最小加長長度均為250mm。

表2 BS 6364 推薦的閥蓋/閥桿最小加長長度

類型	以下公稱尺寸閥門的填料壓套的最小長度/mm
	15	20	25	38	50	80	100	150	200	250	300	350	400	450	500
截止閥	500	500	500	600	600	700	700	700	750	850	850
閘閥	500	500	500	600	600	700	700	750	900	1000	1100	1200	1300	1400	1500
球閥	500	500	500	600	600	700	700
蝶閥		—	—	—			700	700	700	750	800	850	850	900	950

注：1.表中給出的加長閥蓋/閥桿尺寸是指閥門帶冷箱的情況。當閥門不帶冷箱時，最小加長長度均為250mm。2.BS6364標準的適用溫度為-50～-196℃,但它給出的閥蓋/閥桿加長長度要求沒有像SPE 77/200 那樣根據溫度 進行分級。

對于0～-50℃介質工況，應用的閥門原則上不進行閥蓋/閥桿的加長，但根據工藝要 求閥門進行保冷時，對90°關斷閥，可能會發生手輪與隔熱材料碰撞的問題。對于此情況，也應考慮閥蓋/閥桿的加長，但加長長度以閥門手輪與隔熱材料不發生碰撞為準。

加長閥蓋/閥桿的要求需在閥門料表/閥門數據表中指明，并給出最小加長長度，或在項目采購技術規定中給出閥蓋/閥桿加長執行的標準。

(4)其他

除了上面提到的兩種閥蓋型式之外，實際的工業應用中有時還會遇到諸如螺 紋連接閥蓋、焊接閥蓋、整體閥蓋等閥蓋型式。

螺紋連接閥蓋和焊接閥蓋常見于小尺寸(例如 DN50 及以下)閥門上。它們結構尺寸小，可降低閥門制造成本。但焊接閥蓋為不可拆卸連接， 一旦閥門內件發生損壞，只能將整個閥門棄用。螺紋連接閥蓋的密封性能較差，因此常借助于非金屬密封膠帶或密封焊進行輔助密封。螺紋連接閥蓋和焊接閥蓋是少數生產商對小尺寸(例如 DN50 及以下)閥門的缺省默認設置，因此，應用時應注意。如果不希望采用螺紋連接閥蓋或焊接閥蓋，應在閥門料表/閥門數據表指明閥蓋型式。

值得說明的是，不是所有閥門都是有閥蓋的，比如，對分式球閥、三片式球閥、蝶閥等都是無閥蓋的閥門。對于此類閥門，閥門料表/閥門數據表中的對應欄可填寫“不適用”或“N/A”。

圖1所示為低溫閥門加長閥桿長度計量示意
