1.閥體組件裝配圖

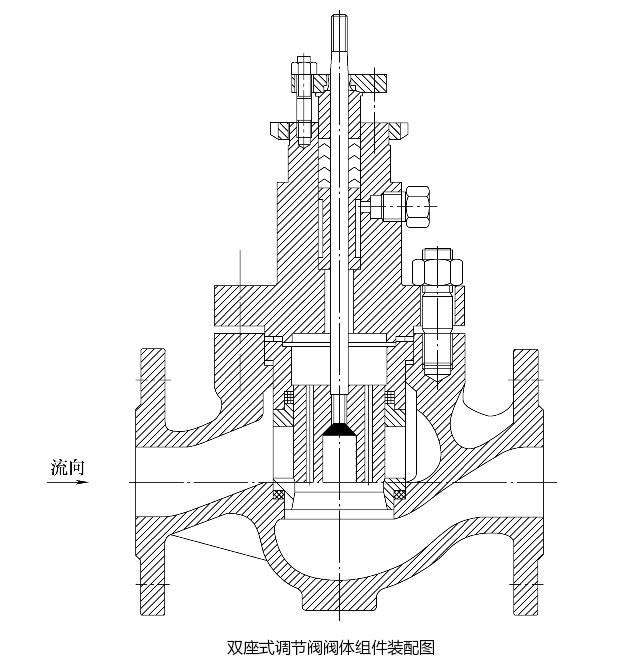

雙座式調節閥閥體組件裝配圖

2.設計計算

雙座式（壓力平衡式）結構主要應用于大口徑、高壓力的閥門。調節閥工作時，閥前后的壓差作用在閥芯上，對閥芯產生一個推力，其大小為壓差與閥芯面積的乘積，方向和介質的流向相同。普通（非平衡式）調節閥工作時，作用力完全作用在閥芯上，使閥桿動作需要很大的力。雙座式（壓力平衡式）調節閥就是采取一些措施將這個作用力減小（抵消）一部分。例如，改變閥芯后的通道，并將部分壓力直接引導到閥芯后方來抵消作用力。

閥門開啟、關閉力的計算公式為

閥門開啟、關閉力的計算公式

式中
F關——閥門所需關閉力（N）；
F開——閥門所需開啟力（N）；
FY——閥座所需密封力（N）；
Ft——不平衡力（N）；
Ff——填料摩擦力（N）；
G——閥芯或（閥芯+閥桿）的重力（N）。
其中

式中
dg1——閥座直徑（mm）；
d——閥桿直徑（mm）；
p2——大閥后壓力（MPa）；
h——單圈填料高度（mm）；
z——填料圈數；
f——摩擦系數，這里采用石墨填料；
ε——閥座密封系數。

在實際的工況應用中，雙座式（壓力平衡式）調節閥比單座調節閥應用的范圍更加廣泛，大特點在大壓差工況中依然保持很好的適用性，可以平穩的運行，單座調節閥在大壓差情況下，閥芯可能會關不死或者打不開，關閉不完全。但是在密封效果上，單座調節閥比雙座式（壓力平衡式）調節閥更勝一籌，軟密封可以達到零泄漏，金屬密封的泄漏量也比雙座式要小的多。
